По сути, это целый комплекс программ, относящийся к отдельному классу EDA – Автоматизация проектирования электроники. Встроенные компоненты позволят не только создать, но также визуализировать и проверить корректность правил ERC.

Данное ПО позволяет разрабатывать сложные принципиальные схемы, используя базы электронных компонентов, проводить проверку целостности сигналов. В его состав входят свободные приложения, открытые базы и шаблоны и библиотеки.

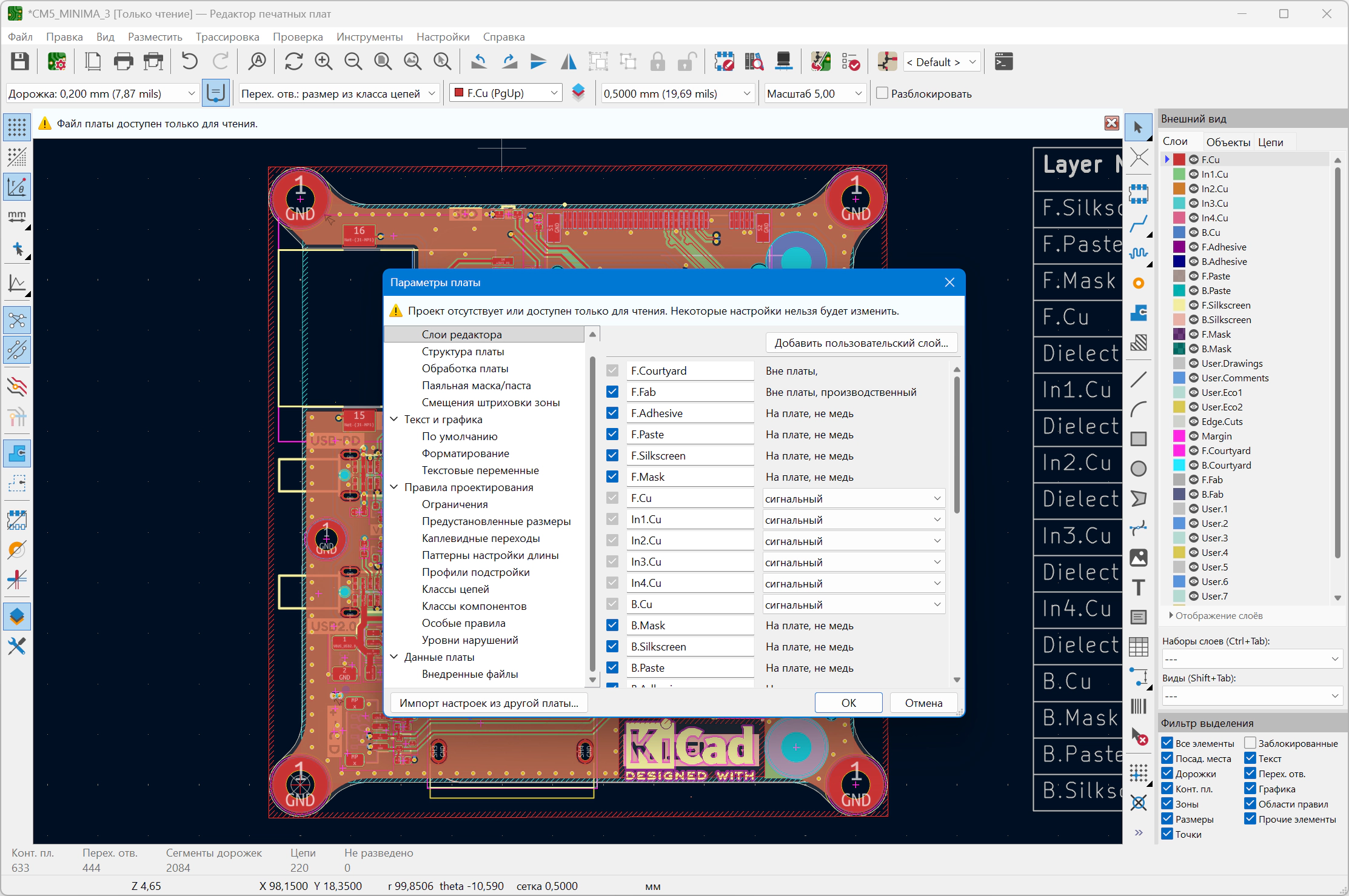

При помощи KiCad пользователь сможет создавать действительно профессиональные макеты печатных плат, грамотно разработанные электрические принципиальные схемы до 32 слоев меди. Теперь, в программе есть маршрутизатор push-to-shove, для работы с дифференциальными парами и интерактивный инструмент для настройки длины дорожек.

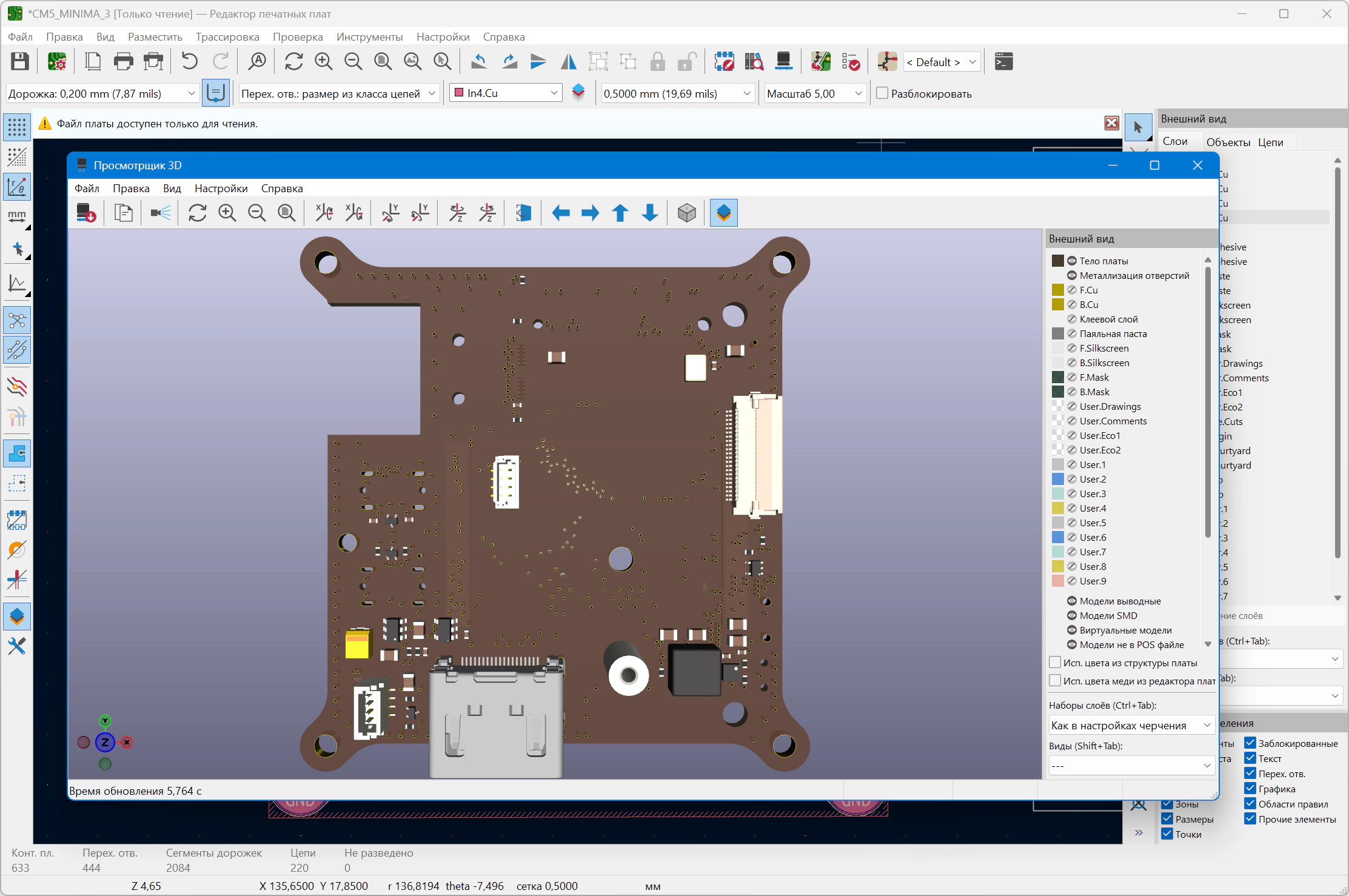

Функции интегрированного 3D Viewer, позволят вращать и видеть то, что простая 2D конструкция не позволяет увидеть. Опции рендеринга, позволят сделать вид более комфортным.

Основные функции:

• Встроенный 3D-просмотрщик печатных плат.

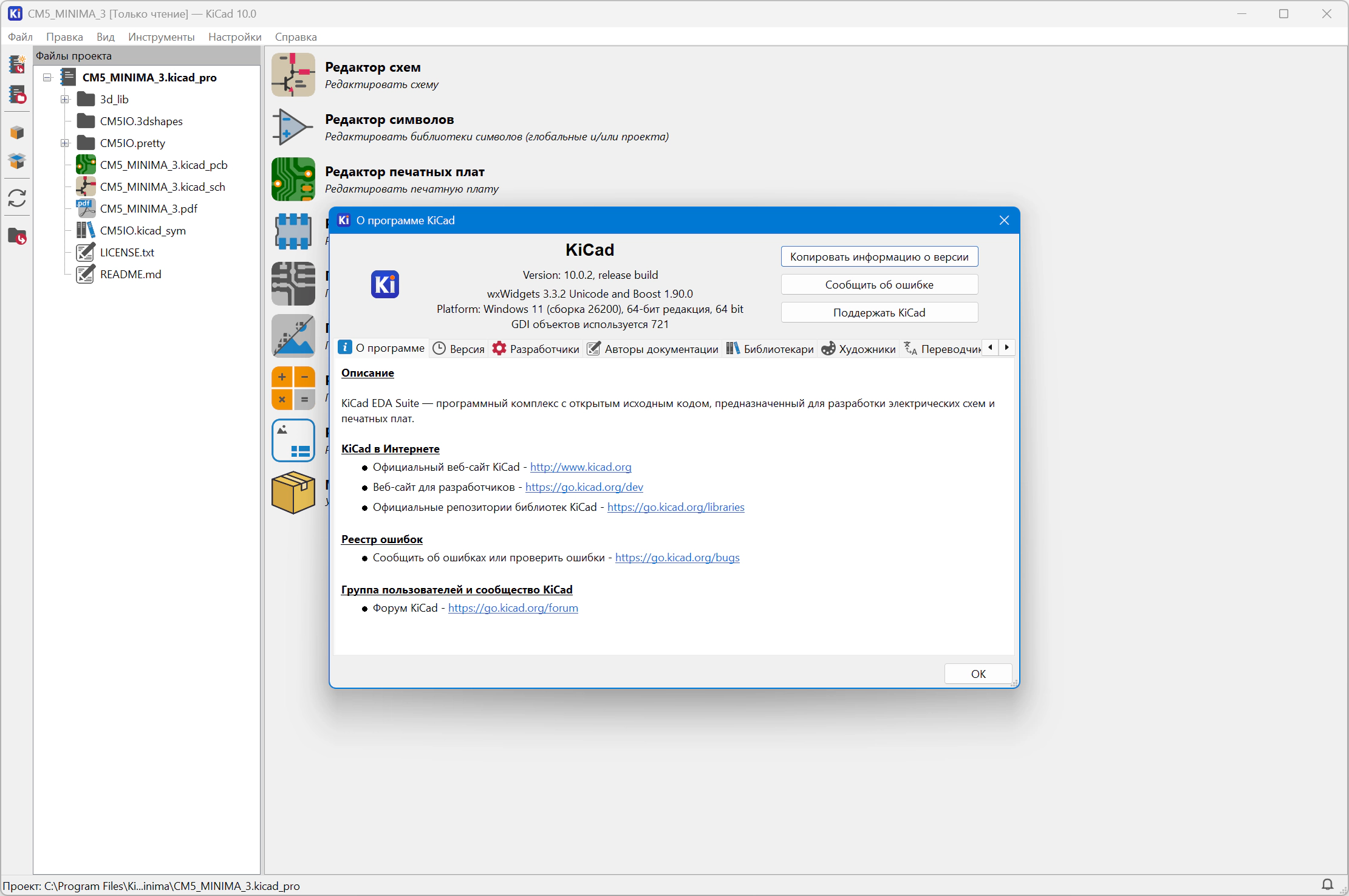

• Собственно сам kicad — менеджер проектов.

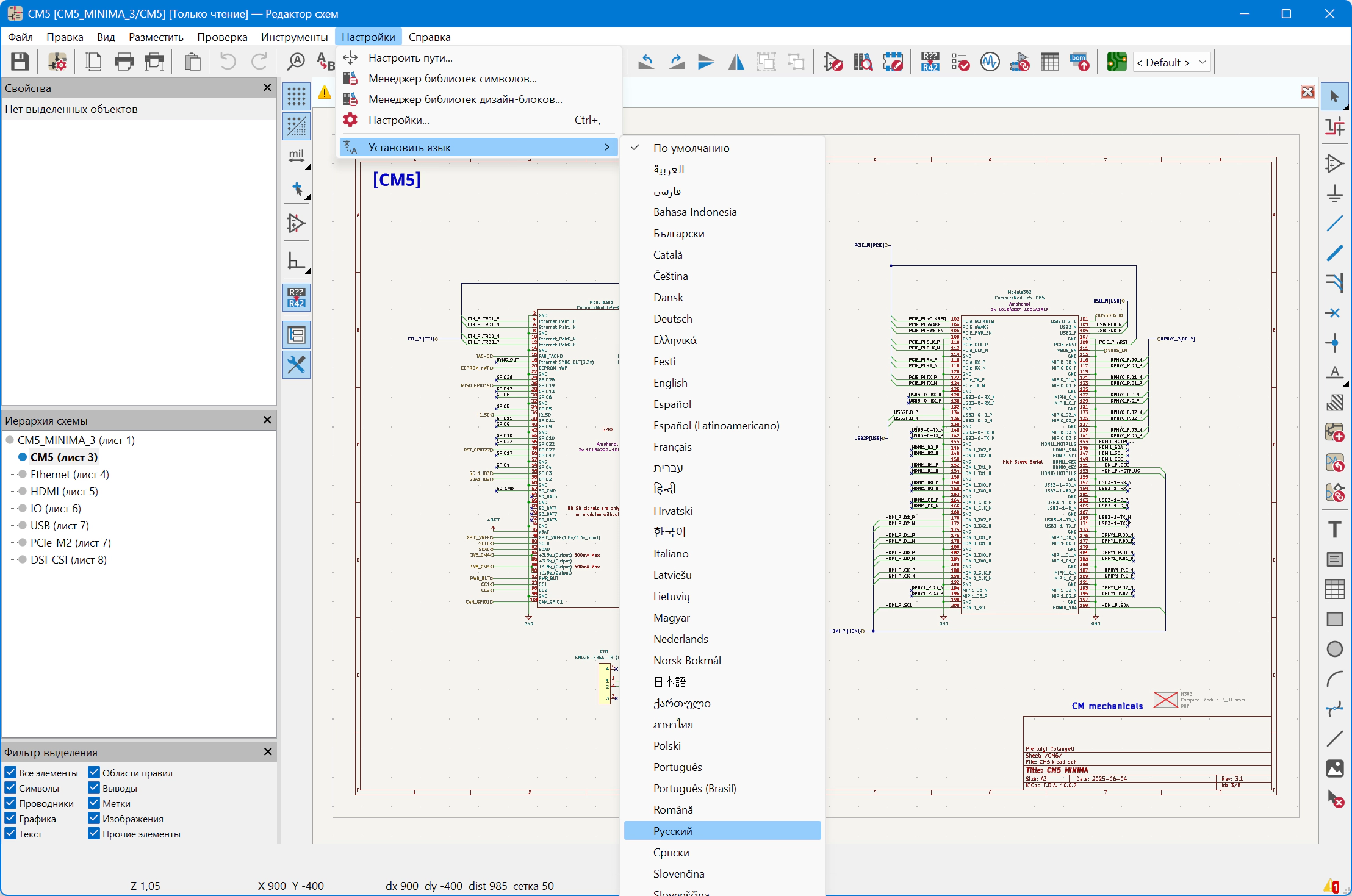

• Встроенный редактор схем – eeschema.
• Редактор символических обозначений схем, компонентов.
• Компонент для редактирования печатных плат (pcbnew).Компонент для редактирования печатных плат (pcbnew).
• Инструмент, позволяющий редактировать шаблоны посадочных мест.
• 3D-просмотрщик готовых плат на основе OpenGL.
• Просмотр фотошаблонов Gerber (gerbview).
• Интегрированный компонент (cvpcb) для выбора посадочного места на плате для элементов соответствующие элементам на принципиальной схеме.
• Удобный текстовый редактор отображения журналов с отчетами.

Версия программы: 10.0.2

Системные требования:
• Windows 10 | 11 (x86|x64|ARM64);
• Процессор Intel или AMD x64 ;
• от 1 Gb ОЗУ;
• 10 Gb места на ЖД;
• Разрешение экрана 1280x1024, но рекомендуется 1920x1080 или выше;
• OpenGL 2.1 или выше.
Язык интерфейса:
• Русский, Английский, другие
